什么是丝网印刷?
丝网印刷是使用丝网版进行的一种的印刷方式,属于孔版印刷。网版由不锈钢或者涤纶材质纤维形成格子状,类似网球拍或羽毛球拍的构造。
印刷时,将功能性浆料通过网版网眼印刷到承印物上。
丝网印刷的应用
丝网印刷工艺使用范围广泛,可用于多个行业领域与多个工艺用途。在电子元器件、新能源电池、半导体、传感器、电子陶瓷等行业领域的工艺应用机型多为厚膜丝网印刷机。与包装、铭牌、文字、LOGO类用途的普通丝网印刷机不同之处,厚膜丝网印刷工艺对印刷精度与膜厚一致性要求极高。在电子产品印刷方面,厚膜丝网印刷工艺以可批量化、高稳定高性能、低成本、低环境要求为亮点。对比其他印刷工艺,其应用优势与需求在不断提高。                                                                                                                                                         按技术领域应用查找>>
丝网印刷的条件
丝网印刷中,需具备浆料、网版及丝网印刷机。其主要规格参数如下:
浆料:类型、填料、树脂、溶剂、添加剂的比重、粘度。
网版:丝网材料、张力(及类型)、版框强度、压力。
丝网印刷机:刮刀类型、硬度、刮刀角度、间隙、刮刀速度、印刷压力。
为达到最好的印刷效果,丝网印刷机要求、网版规格、浆料规格都缺一不可。如浆料流动性太高(如:水)或流动性太低(如:粘度)的浆料都
难以进行丝网印刷;如精度度低的丝网印刷机在印刷精密电路时,造成的定位偏差过大会造成产品的不良率的上升,对于批量生产极为不利。
丝网印刷的四大步骤
丝网印刷流程可分:翻转—吐出—抬版—流平 四个步骤
丝网印刷工艺实现高精度和一致性的要求
网版因素:
①高张力网版                         ②高强度网版

丝网印刷机因素:
精确的印刷间隙                  ②稳定可控的印刷压力                  ③稳定的刮刀移动性                   ④刚性及精度:台面、刮刀及网版的平行度

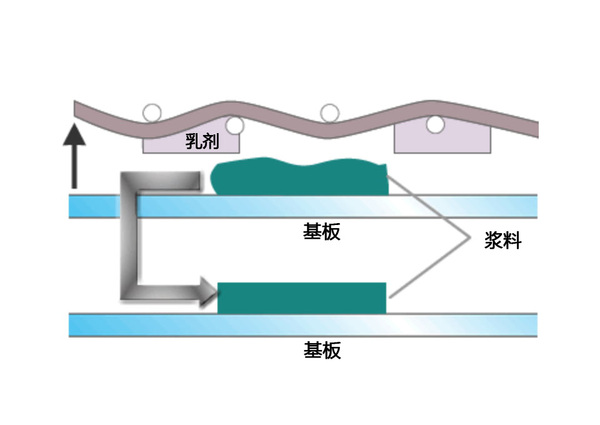

                              翻转—吐出                                                                            抬版—流平

为达到最佳的印刷效果,丝网印刷机最主要的几个关键参数为:刮刀角度、刮刀压力、印刷间隙、刮刀速度
丝网印刷的原理
五大核心产品体系
高精密平面厚膜印刷机系列
印刷面积:150mm~340mm。高精度、稳定便捷的丝网印刷机。对应配置类型按需多样化。适合陶瓷发热体、陶瓷基板、燃料电池、硅片等各类基板。

高精密圆管圆棒厚膜印刷机系列
印刷直径: ∅4mm-100mm,印刷长度:30mm~400mm, 专利保护圆管圆棒丝网印刷机,适合陶瓷及不锈钢圆棒、圆管、圆柱等各类曲面承印物。

非标定制自动化厚膜丝印设备
可根据客户需求、特殊尺寸、特殊工艺定制非标准化丝网印刷机。包括单设备、全自动印刷生产线、功能设备等各电子应用行业领域行业丝网印刷设备。
配套辅助设备及耗材
   厚膜印刷工艺配套网版、刮刀胶条、检测仪器等设备与耗材,可定制。
大型高刚性高精密厚膜印刷机
最大印刷面积:600mmx600mm,是标准机型中最大的四柱式丝网印刷机,具有大型机适用的高刚性,且兼备高精度和高品质的大型丝网印刷机。
高精密桌上厚膜印刷机系列
印刷面积:100mm,小巧但功能齐全的手动丝网印刷机,可分全手动和半自动两种,也可以用于研究开发、小试、中试、小规模生产等多阶段使用。
