什么是MLCC?

MICC是Multi-Layered Ceramic Capacitor的缩写,意为叠层陶瓷电容。

通过对陶瓷介质与金属电极进行叠层化,形成体积小巧而容量较大的芯片型电容。几乎所有电路板都配有MLCC,用于降低噪音和设定电路参数等。

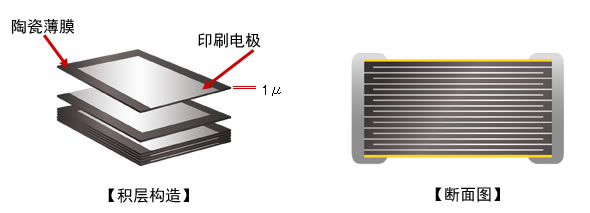

内部构造

丝印工序

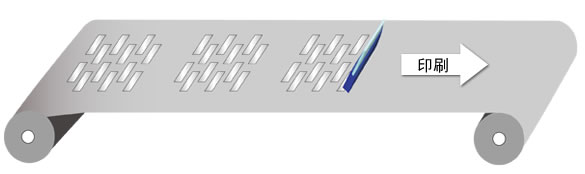

使用卷轴状的陶瓷薄膜,连续印刷同一图案
丝网印刷细节

印刷环境:净化车间、室内温度22-26度之间、相对湿度65%左右

印刷部分及要求:

金属外电极层印刷分为三个面:正、反及侧面的电极层,此三个面电极层的线条必需相连并具有导通性;

网板要求:使用铸造网框,角度22.5度,张力30N。

印刷机要求:使用高精密丝网印刷机,采用CCD自动对位印刷平台,印刷治具板按产品规格加工,网距1.2mm,印刷气压为1.5kg(印刷气压要可控可调)。

烧结:每完成一次印刷都需要烘干,120-150度之间烘烤5-10分钟,再进入高温烧结炉烧结。

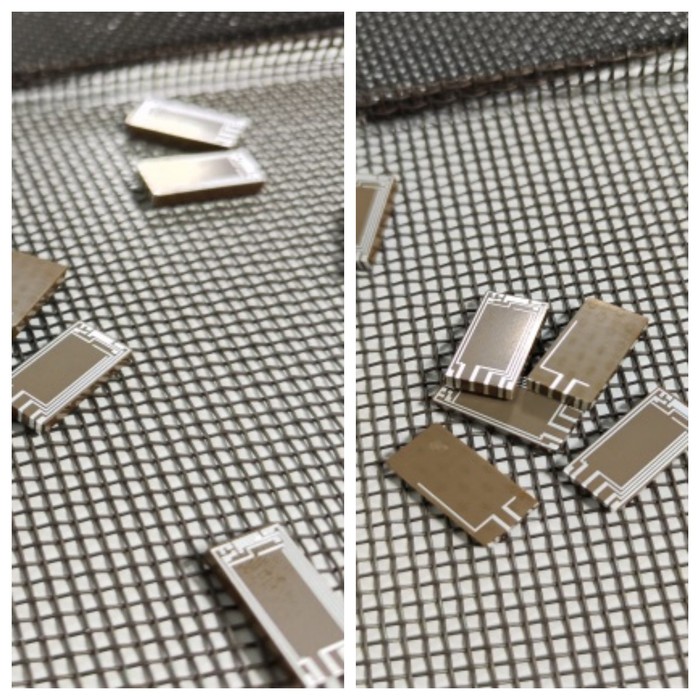

印刷成品:

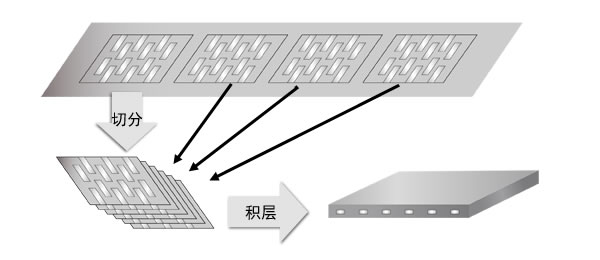

将连续印刷后的图案切分,然后进行叠层

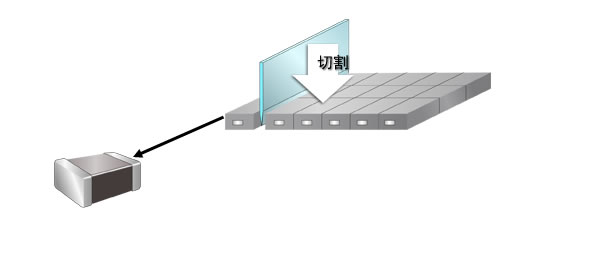

将叠层后的膜按芯片逐块切割
