行业科普|丝网印刷网版制作技术详解发表时间：2025-03-27 13:41 网版（又称丝网印版）是丝网印刷技术的核心工具，由丝网、网框和感光胶层构成，通过控制图文区域的透墨性实现图案转移。其核心原理是利用感光胶的曝光显影特性，在丝网表面形成通透（印刷区域）与封闭（非印刷区域）的对比结构。网版广泛应用于电子电路、玻璃印刷、纺织印花等领域，具备高适应性、低成本和大批量生产优势。 网版制作前的准备-材料选择 丝网目数：根据印刷需求选择目数（如80-400目），高目数适用于精细图案，低目数适合厚墨层印刷。 丝网材质：常用网纱有不锈钢纱、聚酯纱和尼龙纱三种。普通印刷时，建议选择黄色的聚酯纱，因为白色丝网表面光滑且颜色浅，紫外线照射时会发生散射（光线向多方向扩散），那么散射光可能使本应被菲林底片遮挡的区域意外曝光，导致图案边缘“发虚”或线条变粗。而黄色染料可吸收紫外线波段（300-420nm），减少曝光时的光散射现象，避免光线通过网丝侧壁反射到感光胶的非图案区域。使图案边缘更清晰，减少锯齿或虚边问题。
（图1 丝网材质分类） 网框：常用铝合金材质，需具备高平整度与抗变形能力。 感光胶：分为耐水性与耐溶剂型，需匹配油墨特性。 环境要求：操作需在无尘、恒温（20-25℃）环境中进行，避免灰尘影响胶层均匀性。 网版制作流程 网版制作的流程为：清框-张网-粘网框-裁剪多余丝网-洗版-感光胶涂布-晒版-显影-检版与修补。

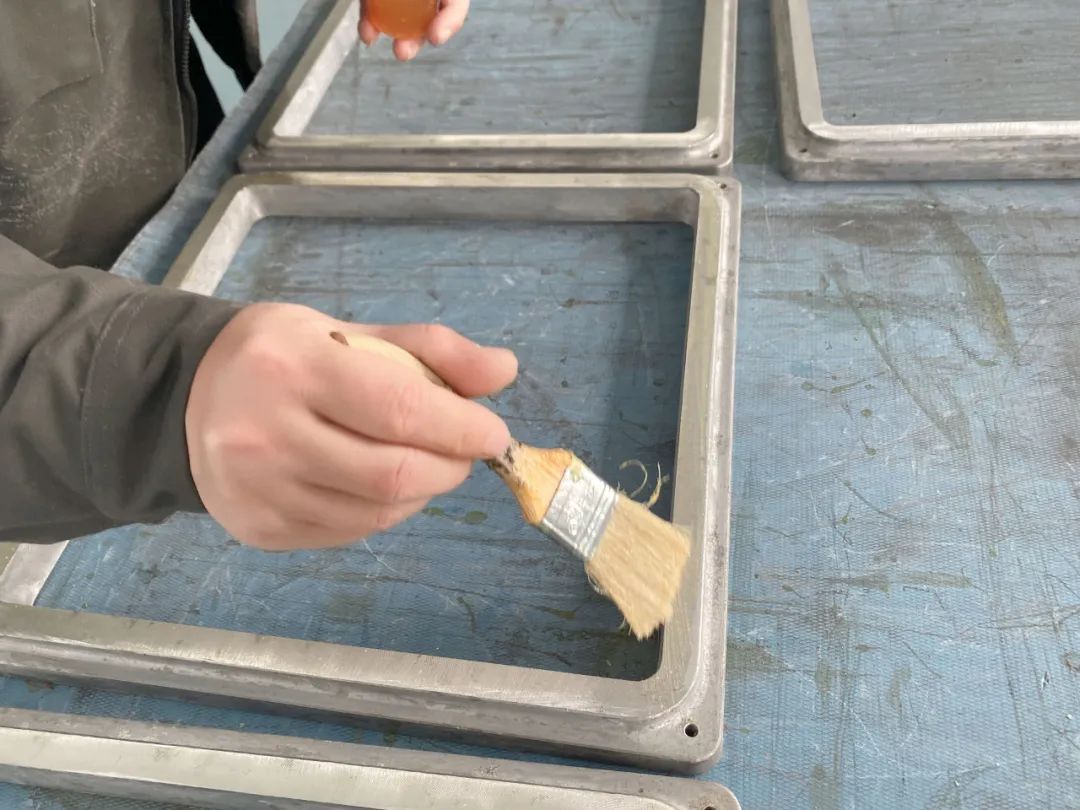

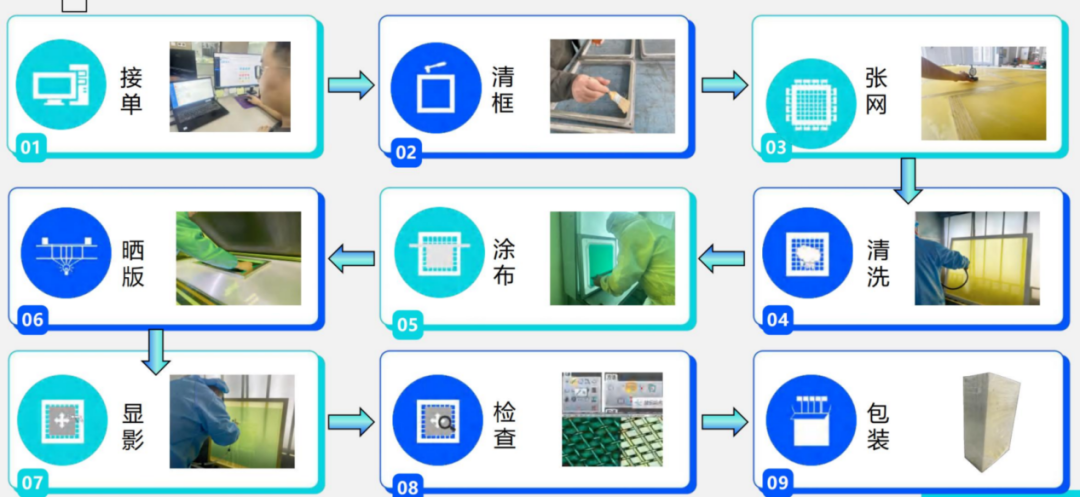

（图2 网版制作流程 图源普雷特） 01 清框 使用刀片或专用铲刀彻底刮除网框上残留的旧网纱、感光胶、油墨等。清洁后的网框需完全干燥（可自然晾干或用吹风机冷风吹干），避免水分影响后续涂胶或粘网。

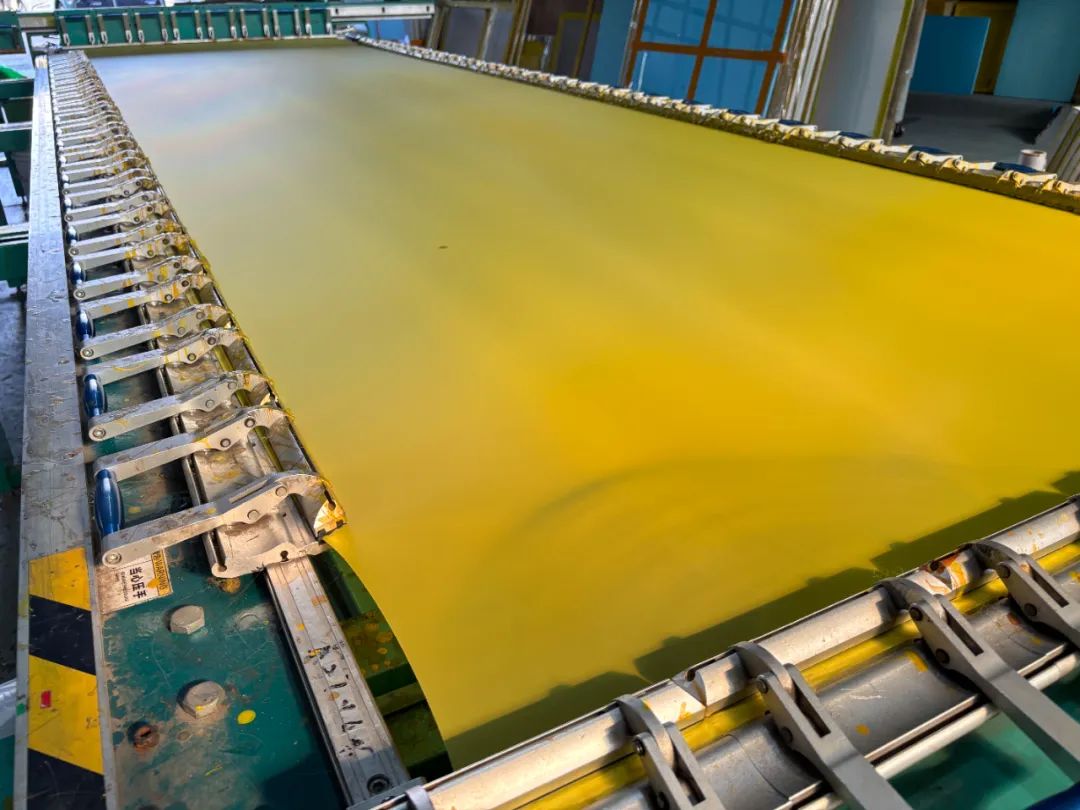

（图3 清框） 02 张网与粘网框 张网：使用绷网机将丝网拉伸至目标张力（通常为18-25N/cm²），确保张力均匀。

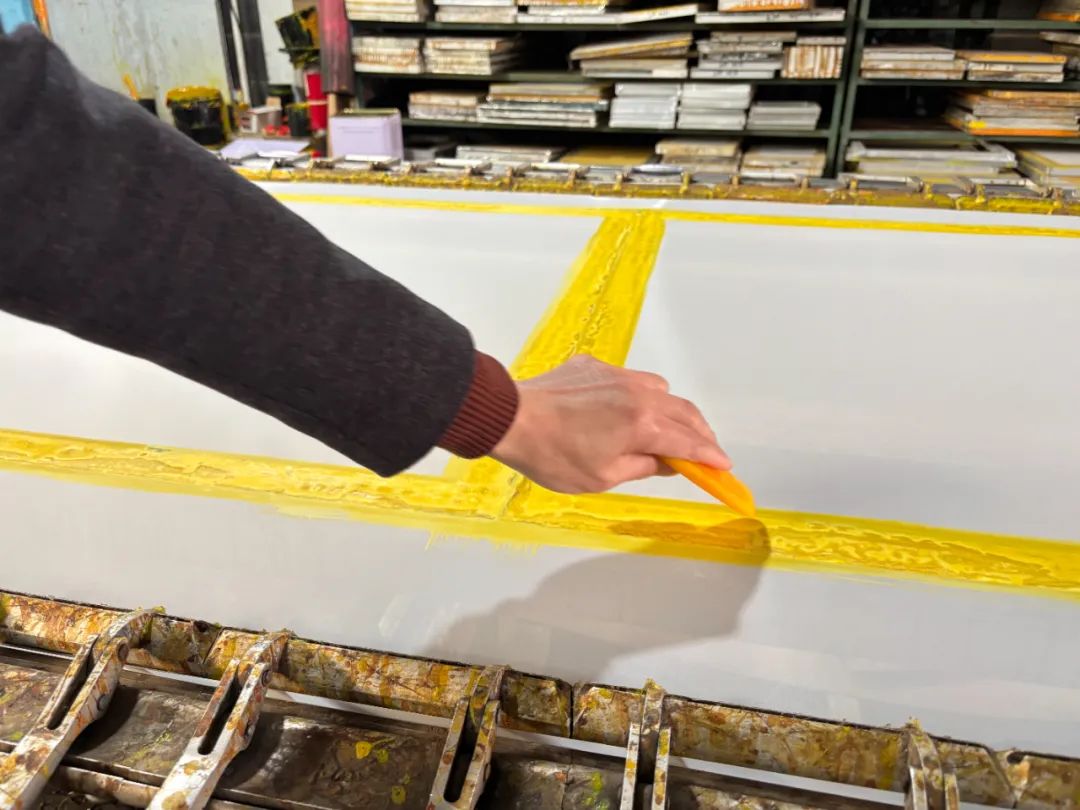

（图4 绷网机张网） 粘合：在网框边缘涂布环氧树脂胶，将丝网贴合至网框，静置24小时固化。

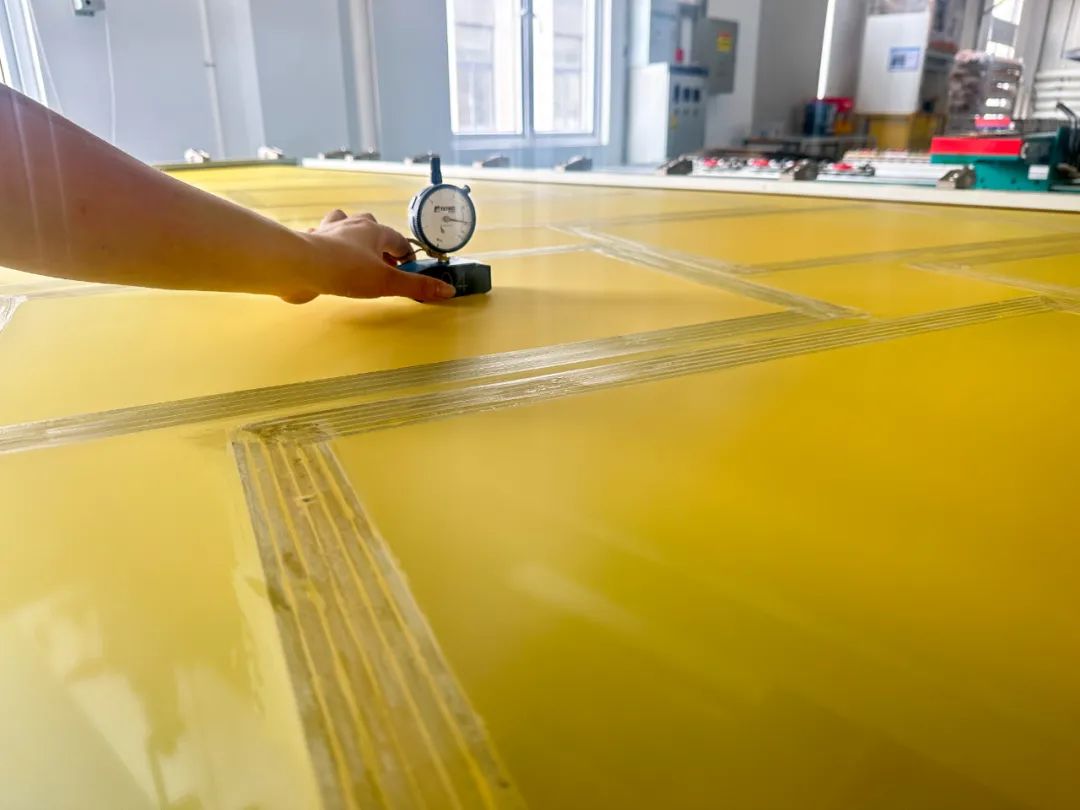

（图5 涂胶粘合） 关键点：绷网后需用张力计检测四角与中心张力，误差需控制在±1N/cm²以内。

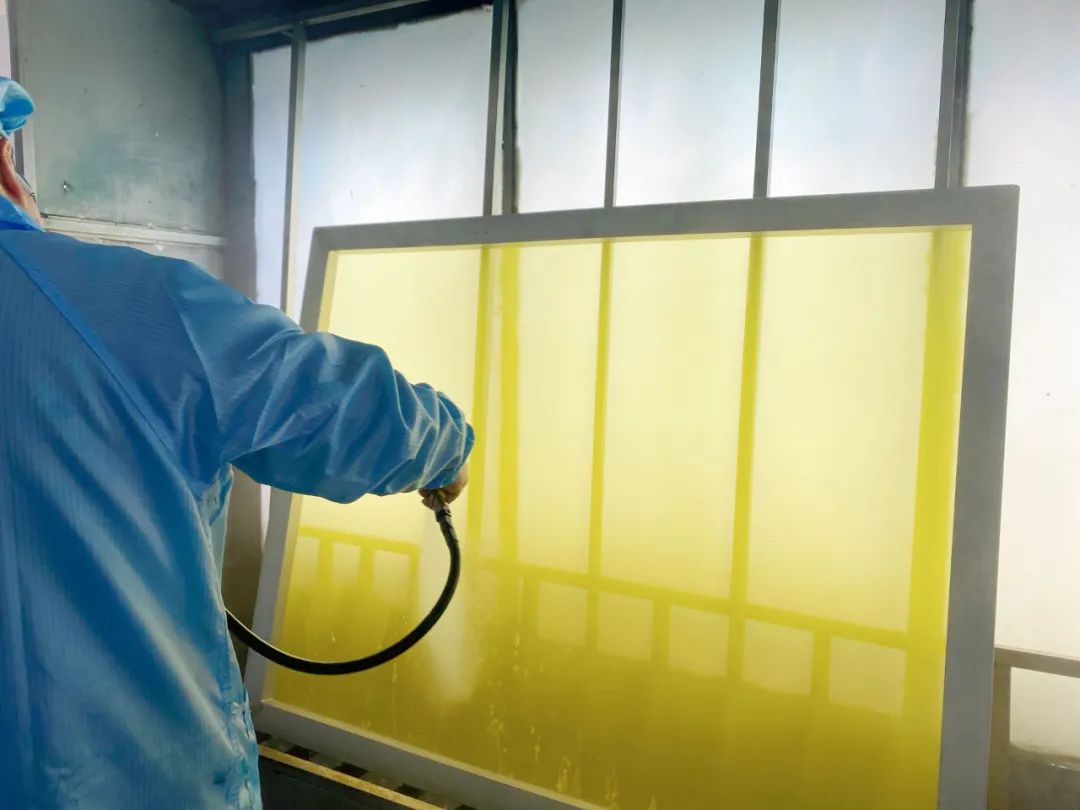

（图6 张力检测） 03 裁剪多余丝网 使用热切割刀或锋利美工刀沿网框外沿切除多余丝网，避免拉扯导致张力变化。 04 洗版 用中性脱脂剂（如5%碳酸钠溶液）清洗丝网，去除油脂与灰尘，增强感光胶附着力。 注意：冲洗后需用无纺布擦干，禁止用手直接接触网面。

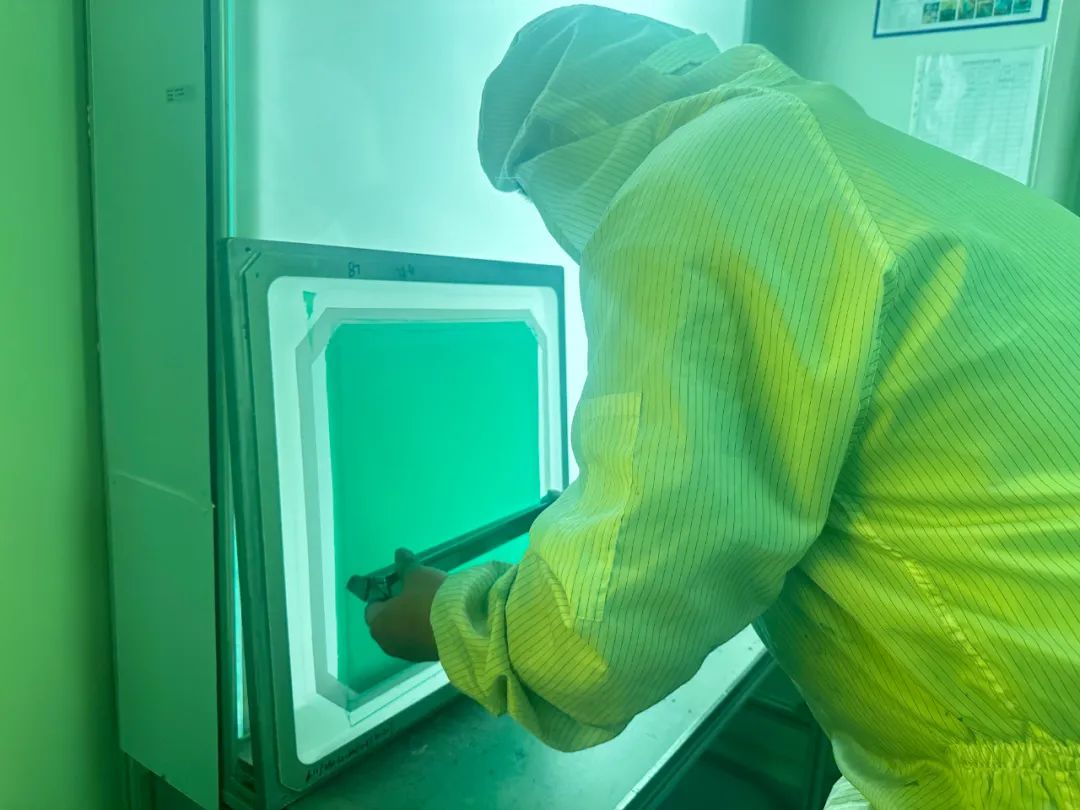

（图7 洗网） 05 上感光胶 使用刮胶槽在丝网两面均匀涂布感光胶，胶层厚度通过刮刀压力与速度控制（通常为5-8μm）。 技巧：先涂印刷面（接触承印物侧），再涂刮墨面，需重复2-3次以获得均匀涂层。
（图8 上感光胶） 06 晒版 将菲林底片（图案面贴合丝网）置于晒版机中，采用紫外线光源（如金属卤素灯）曝光。

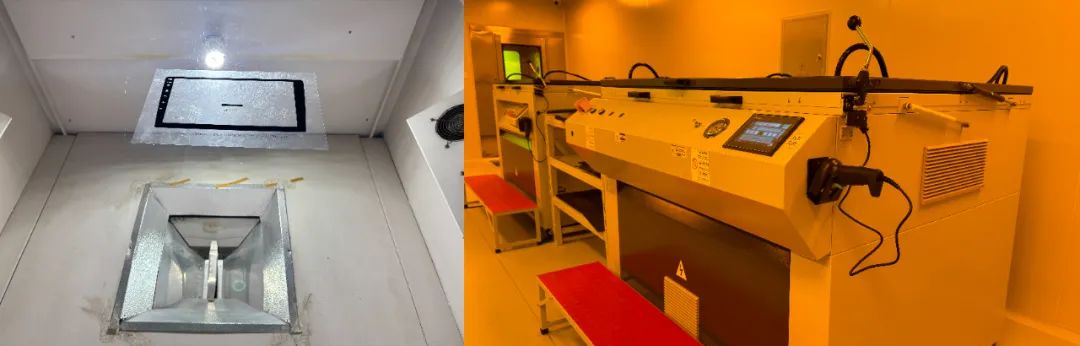

（图9 菲林底片） 参数调节：曝光时间根据光源强度与感光胶类型确定（通常为30-120秒），需通过曝光测试确定**时长。

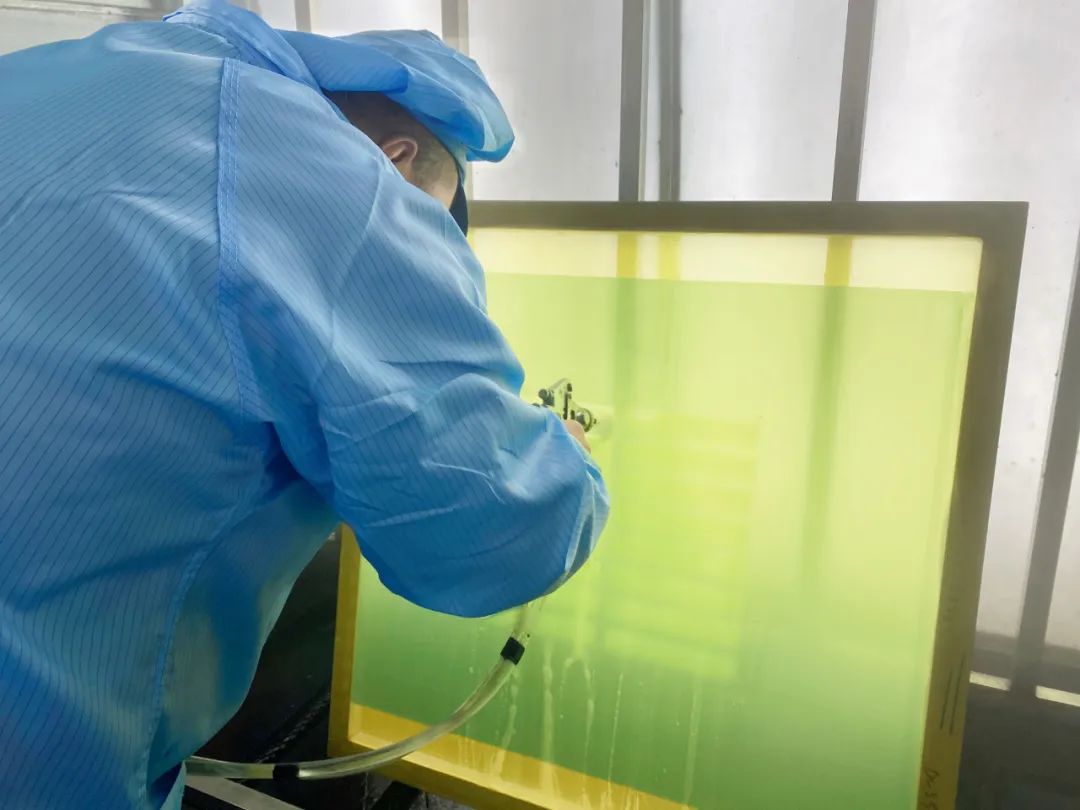

（图10 晒版） 07 显影 用水喷淋网版（压力0.2-0.4MPa），未曝光部分感光胶溶解，露出通透图案。 精细处理：复杂图案可用毛刷轻刷辅助显影，避免高压水柱破坏细节。
（图11 丝网材质分类） 08 检版与修补 质检项目： 图案边缘清晰度（无锯齿或断线）。 网面无针孔、气泡。 张力稳定性复测。 修补：使用封网胶填补瑕疵，局部补胶后重新曝光。 常见问题与解决方案 显影后图案模糊 原因：曝光不足或底片贴合不紧。 对策：延长曝光时间，使用真空吸附曝光机。 感光胶层脱落 原因：脱脂不彻底或烘干温度过高。 对策：加强清洗流程，严格控制烘干条件。 印刷渗墨 原因：胶层厚度不足或显影过度。 对策：增加涂胶次数，缩短显影时间 网版制作是科学性与经验性结合的技术，每一步骤的精度控制都至关重要。随着数字化技术的发展，部分环节（如张力控制、曝光参数）已可通过自动化设备实现精准调控，但操作者的经验积累仍是保障品质的核心。未来，高分辨率感光材料与环保制版工艺将成为行业升级的关键方向。 |
