A系平面厚膜丝印机

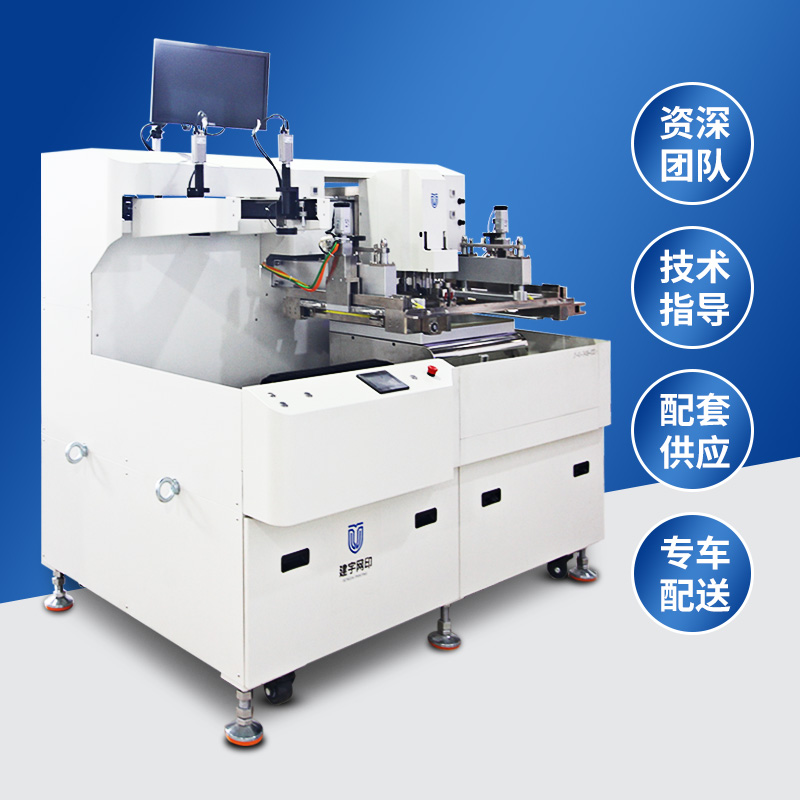

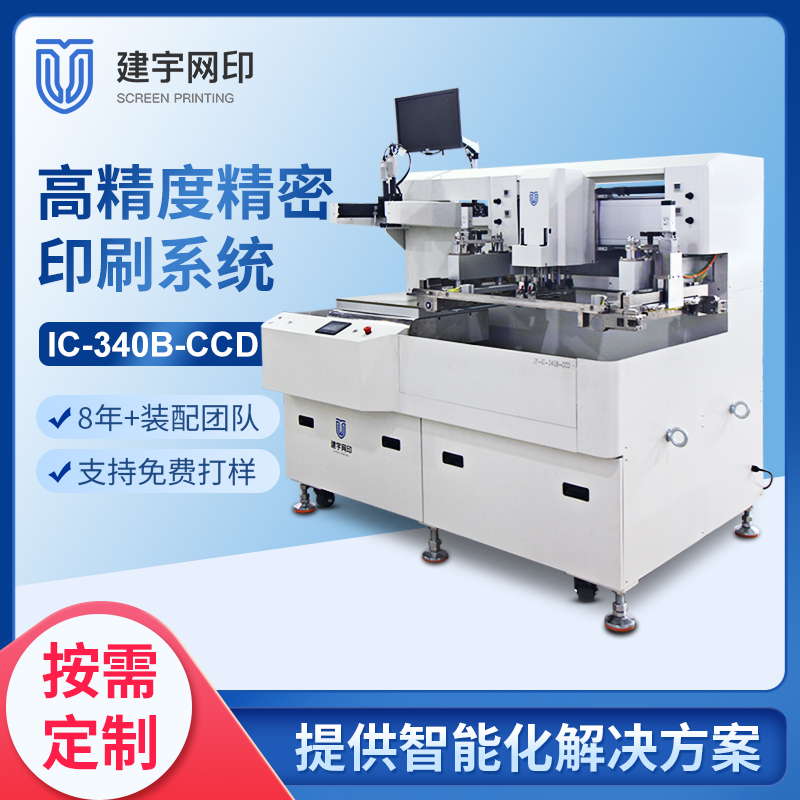

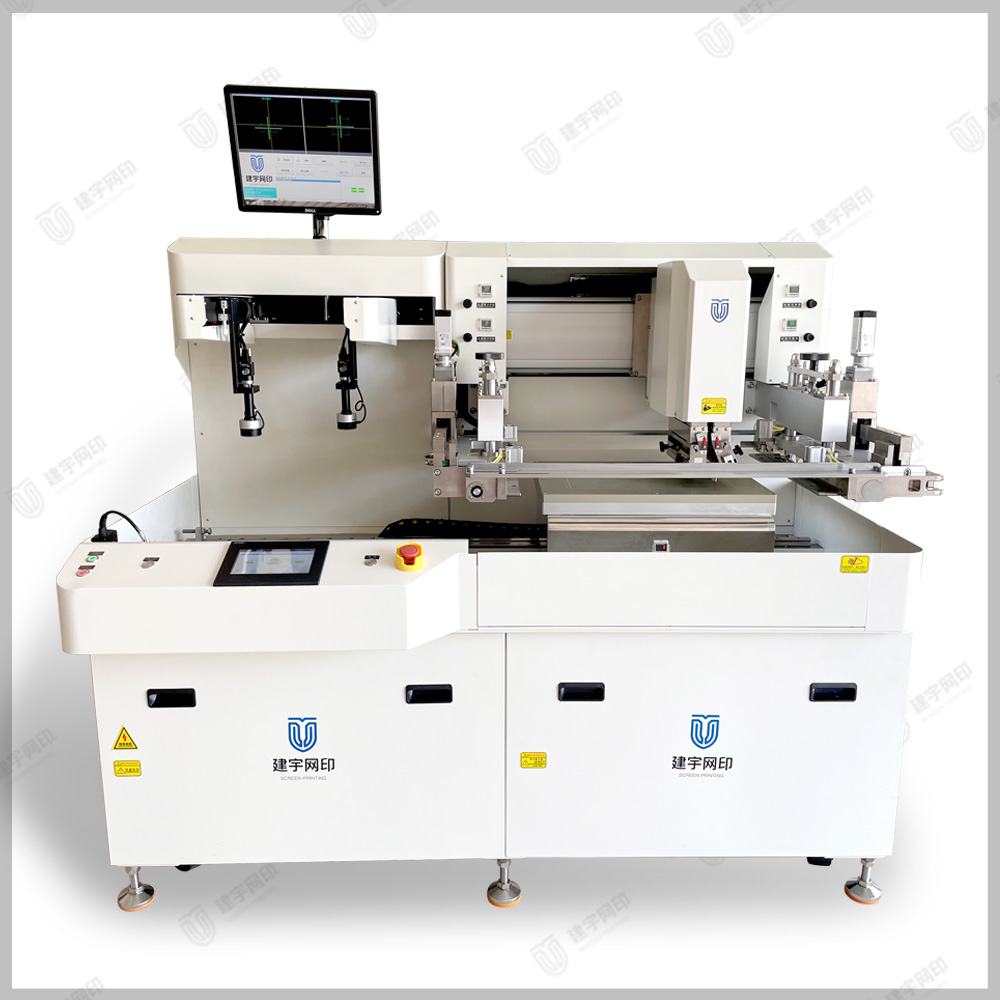

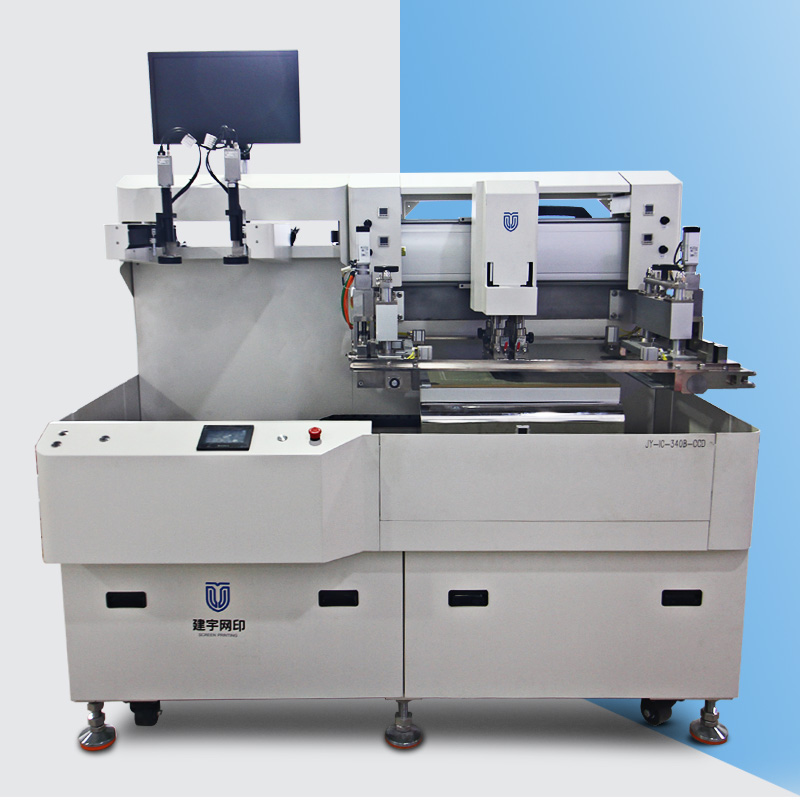

JY-IC-340B-CCD厚膜丝网印刷机

全部配件均采用进口品牌
最大印刷尺寸: 300*400mm
网版尺寸(一): 550x650x30mm
网版尺寸(二): 750x750x30mm
设备适用范围: 陶瓷基板、电子元器件、PI/PET薄膜等高精密丝网印刷机。通过电子眼快速准确自动对位模式有效减少屏幕设置时间及人工放料误差。
产品详情



一、应用领域

本设备广泛用于触摸屏线路及BM印刷、陶瓷电容、电阻器、厚膜电路、陶瓷电路、滤波器、玻璃釉电位器、介质天线、陶瓷金属化、RFID、汽车油位传感器、张力传感器、空气质量传感器、压力传感器(压阻式、电容式)一体化LED灯头、压电陶瓷元器件、LED陶瓷基板、LTCC、MLCC、滤光片、陶瓷厚膜电路、太阳能硅片、片式元气件及电子部件印刷工艺制造。(可以实现埋孔印刷、通孔印刷)


二、特点

  1、印刷平台X、Y、θ通过CCD自动找正“+” “o” “外形” 标对位印刷;

   2、本机是标准厚膜电路印刷机,主要特点为易用、高效率、高精度;

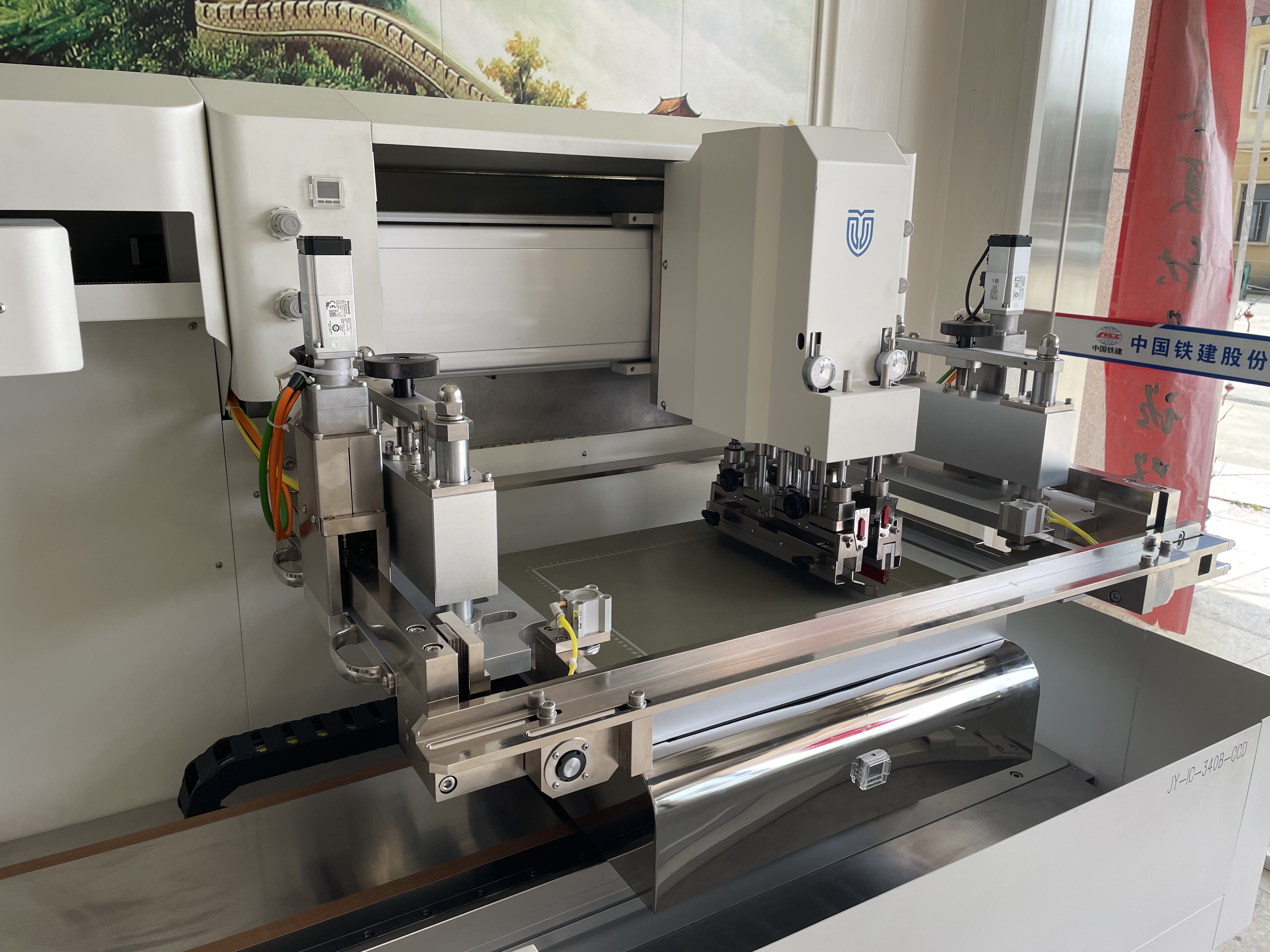

   3、本机机头整体挤压铸造采用全电机设计,跑台、刮刀、印刷、真空全部采用电机驱动;

   4、可实现从标准机型改装成自动生产线。


三、性能

A. 动力方式——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源,PLC控制。

   B. 整体结构——机体采用口型钢材焊接,上表面整体平磨精度±0.05,机头单元整体铸造。

   C. 网架系统:

    网架结构————网版架整体框架结构,结构紧凑,刚性强。

    网架升降————电动精密升降,网架与平台网距可调节。

   D. 印刷系统:

    印刷导向————选用进口丝杆,8导程。

    印刷/覆墨速度——可数字化输入,并可独立调节。

    印刷行程————触摸屏数字设定行程。

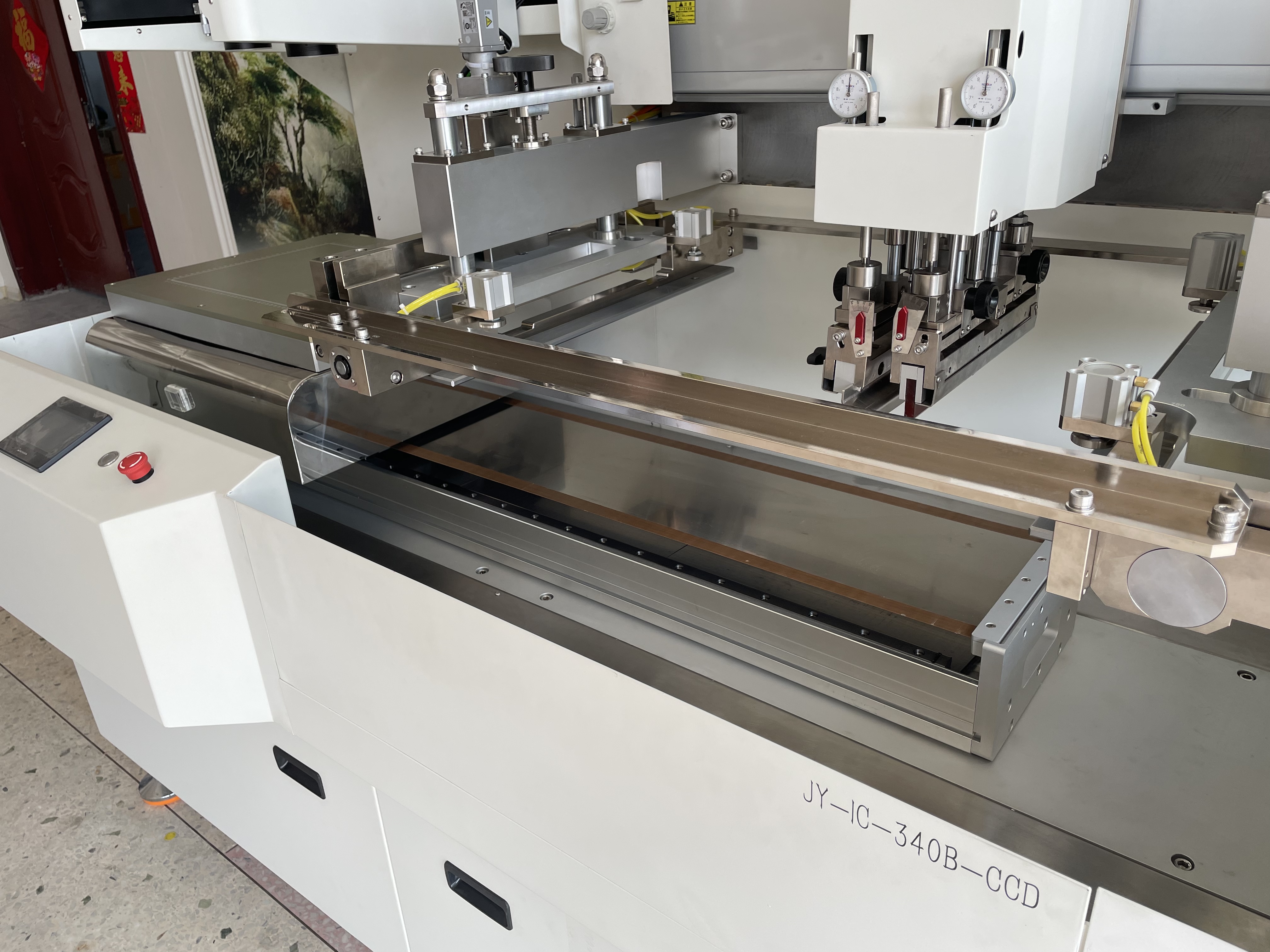

    印刷驱动————进口伺服系统,丝杆传动;低速无爬行,高速无抖动。

    刮印压力————通过背压来控制, 消除刮刀自身重力,精确控制压力印刷。

E. 平台系统:

    平台结构————平台位移精确±0.0025。

    平台驱动————直线模组驱动平台前后移动,定位精确±0.005。

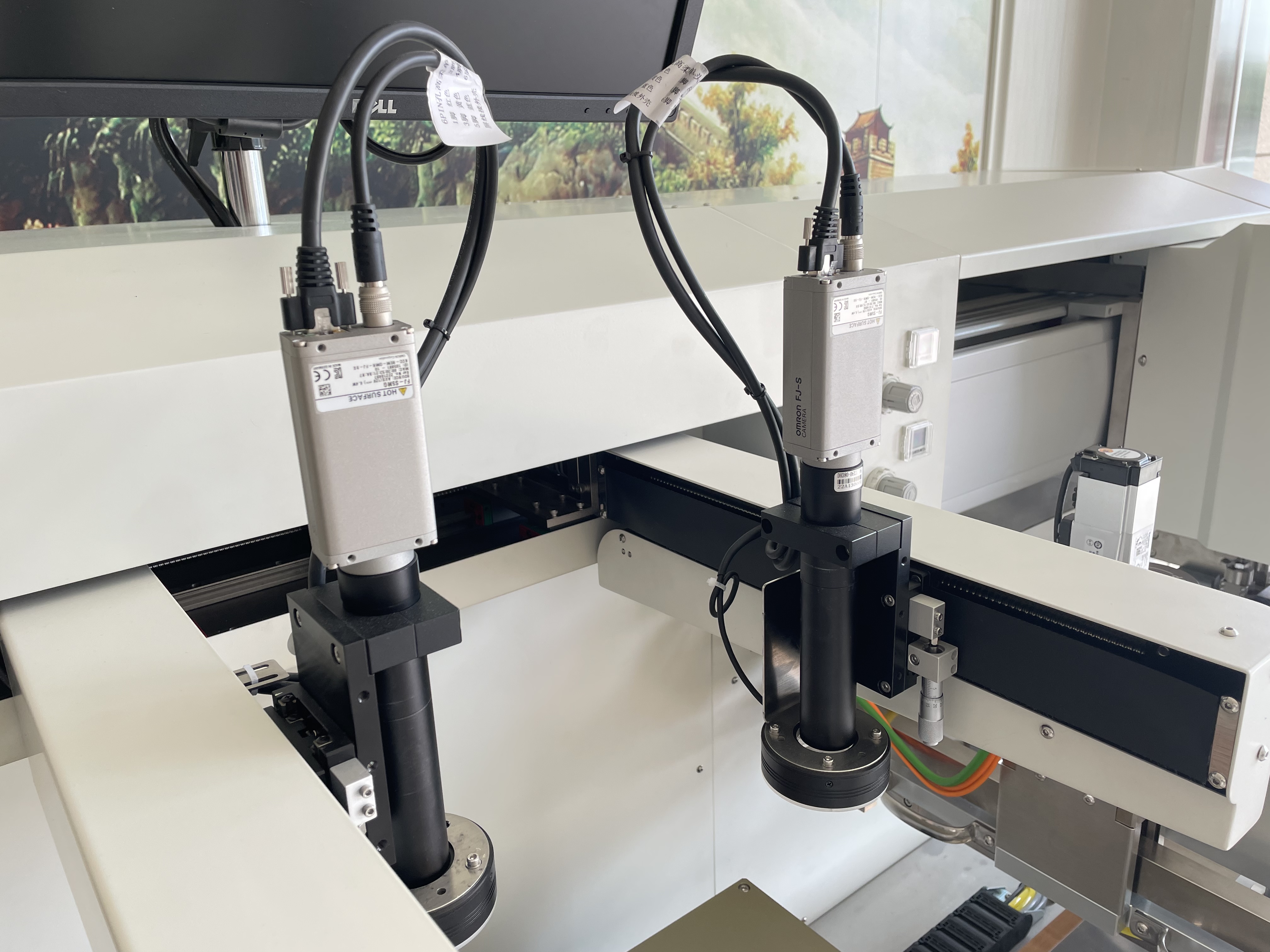

F. CCD视觉系统:镜头 、工控机、 显示器、取像方式详询我司




四、技术参数

设备名称

      IC-340B-CCD

平台尺寸

450X550mm

印刷尺寸

MAX 300×400mm

网版尺寸

550×650×30mm

650×750×30mm

750x750x30mm

平台到地面的高度

950mm

平台移动精度

0.005mm   以内/ within

设备颜色

A-2013 (21°) 80um (White)


电源

AC220V   3   2.8KVA

空压容积

CDA   0.5MPa 30L/min    10

设备重量

about 1200kg

设备尺寸

1800×1400×1850mm


产品仅做部分参数说明,如需获取完整版产品说明书,请联系0731-85363328联系业务人员:13308499980 肖工 (微信同号)
