A系平面厚膜丝印机

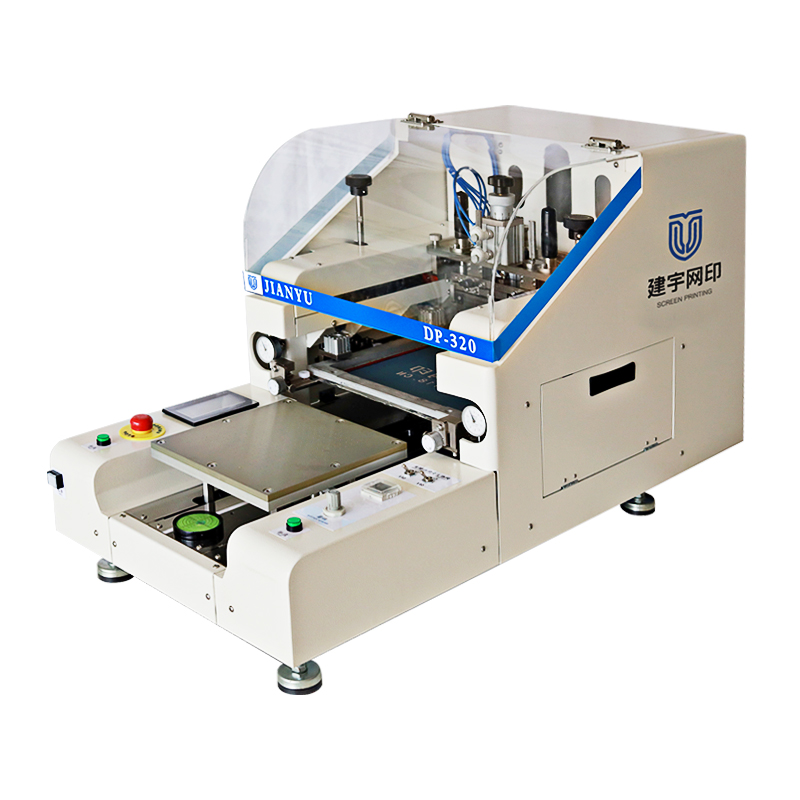

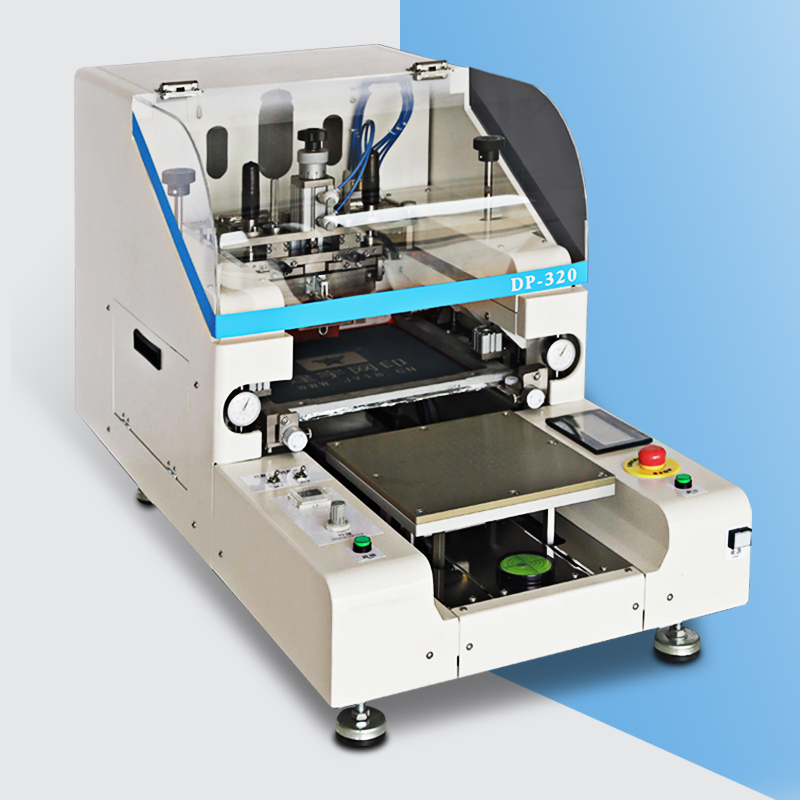

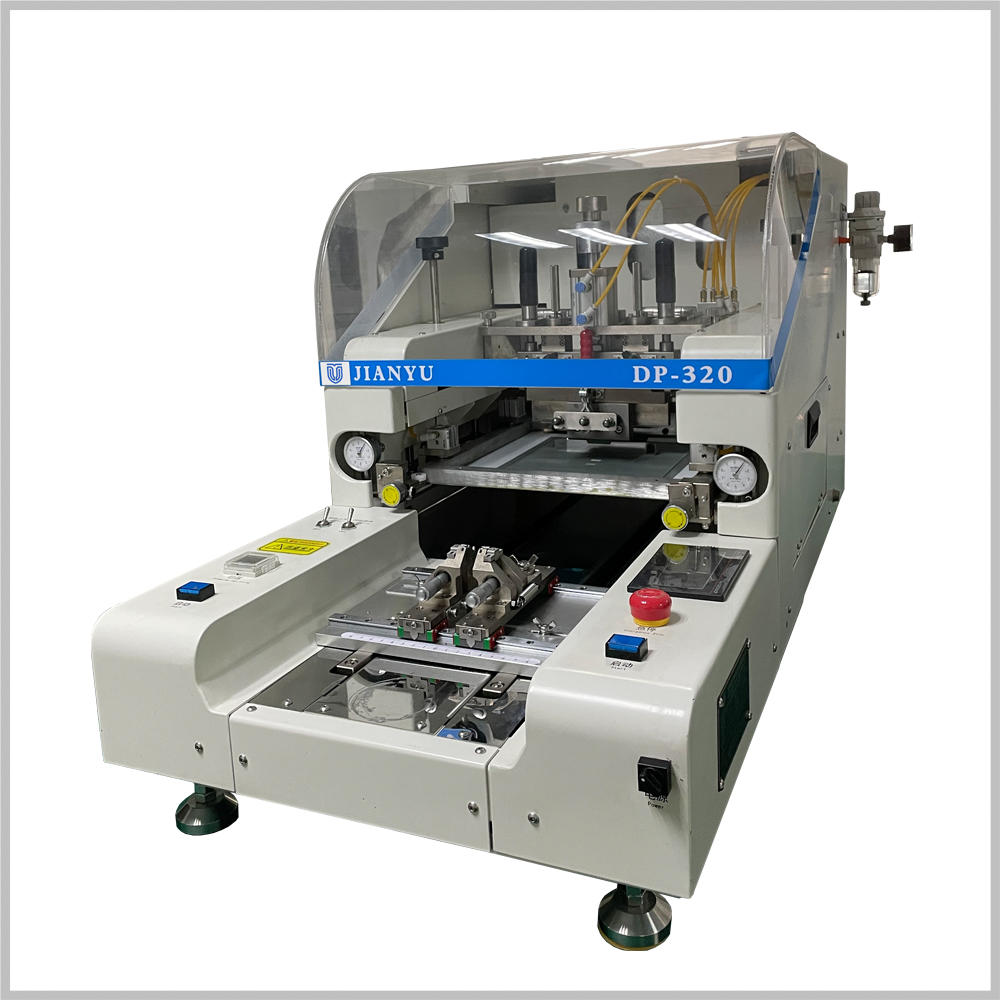

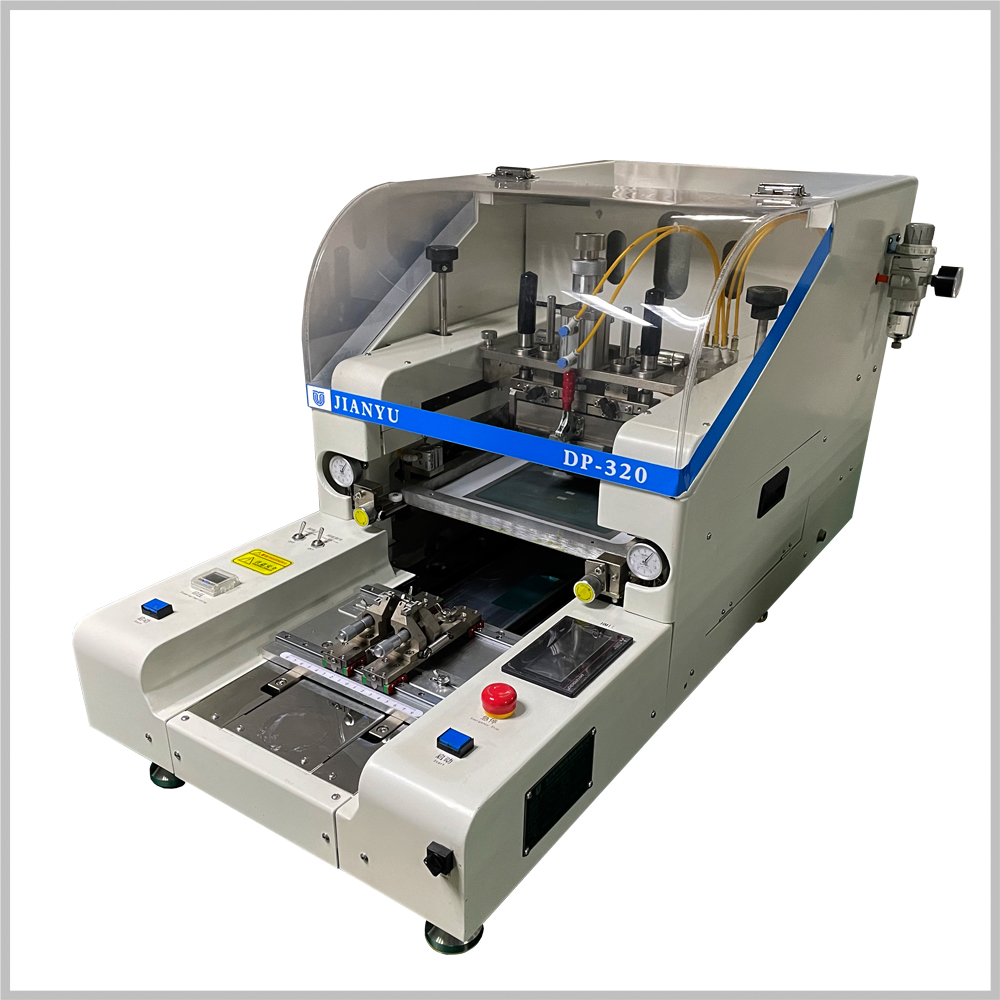

JY-DP-320桌上厚膜丝网印刷机

最大印刷尺寸: 100*100mm
网版尺寸(一): 320x320x16.5mm
自动化: 半自动
设备适用范围: 桌上半自动陶瓷平面、钢基板等高精密丝网印刷机,用于产品试制阶段的开发研究目的,设备重复精度<10um
产品详情




一、应用领域

产品应用于天线,无感电阻,螺旋天线,芯片电阻和电容,RFID无线射频辨识系统,家用电器(即热式电热水龙头、即热式电热水器、开水机、咖啡机等)、工业蒸汽发生器、流体管道保温等领域。


二、特点


   1、本机是标准厚膜电路印刷机,主要特点为易用、高效率、高精度;

   2、本机机头整体挤压铸造采用全电机设计,跑台、刮刀、印刷、真空全部采用电机驱动。


三、性能


A. 网架结构——网版架整体结构,结构紧凑,刚性强。

B. 动力方式——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源,PLC控制。

C. 整体结构——机体采用口型钢材焊接,上表面整体平磨精度±0.05。

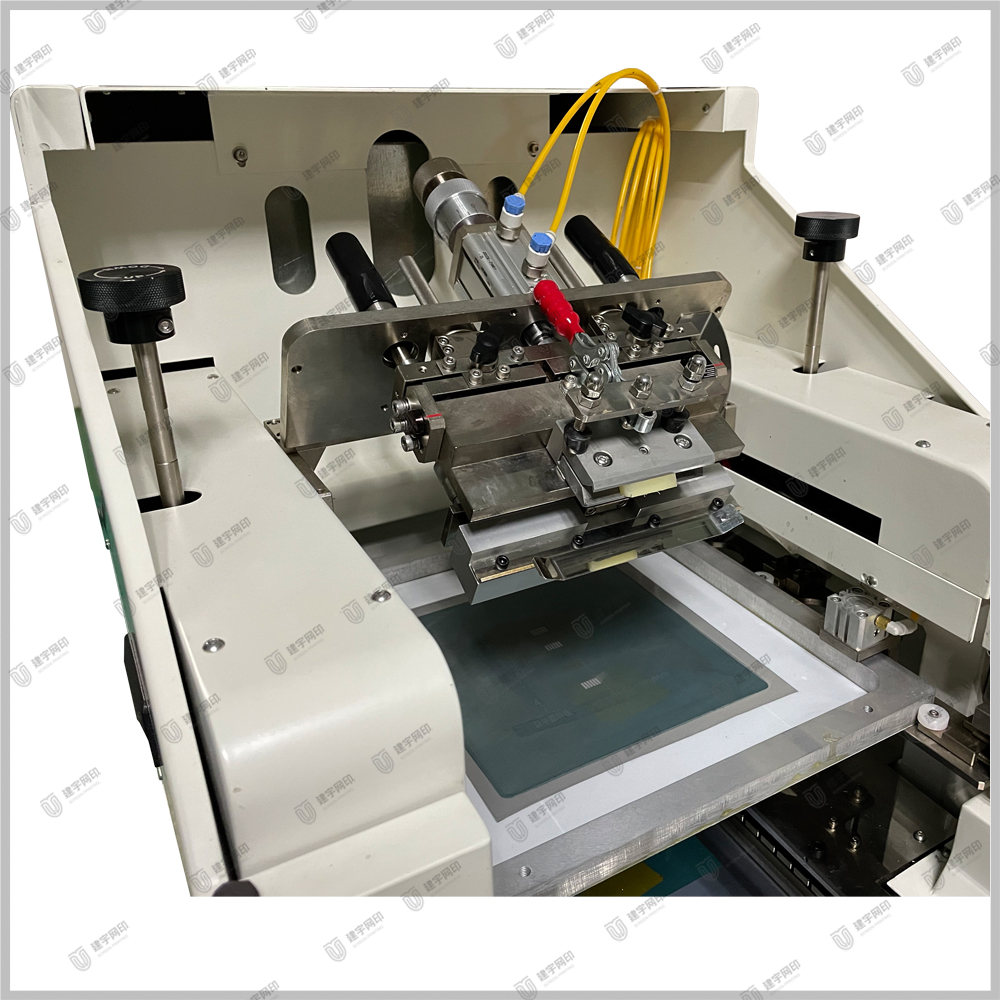

D. 印刷系统——

   印刷导向————选用进口TBI丝杆,8导程。

   印刷/覆墨速度——可数字化输入,并可独立调节。

   印刷行程————触摸屏数字设定行程(1~260mm)。

   印刷驱动————进口伺服系统,丝杆传动;低速无爬行,高速无抖动。

   刮印压力————通过背压来控制, 消除刮刀自身重力,精确控制压力印刷。

E. 平台系统——

   圆管旋转————靠网版摩擦同步与刮刀运行旋转。

   平台驱动————直线模组驱动平台前后移动,定位精确±0.005。

   平台升降————手动可调节(0~10mm)调节单位0.1。


四、技术参数

设备名称

DP-320

平台尺寸

180×230mm

印刷尺寸

MAX 100×100mm

网版尺寸

320×320×16.5mm

平台到地面的高度

175mm

平台移动精度

0.005mm   以内/ within

设备颜色

A-2013 (21°) 80um

电源

AC220V   3 0.6KVA

空压容积

CDA   0.5MPa 30L/min    10

设备重量

about 90kg

设备尺寸(W×D×H)

470×940×520mm

产品仅做部分参数说明,如需获取完整版产品说明书,请联系0731-85263328或添加业务微信:jy18cn
