A系平面厚膜丝印机

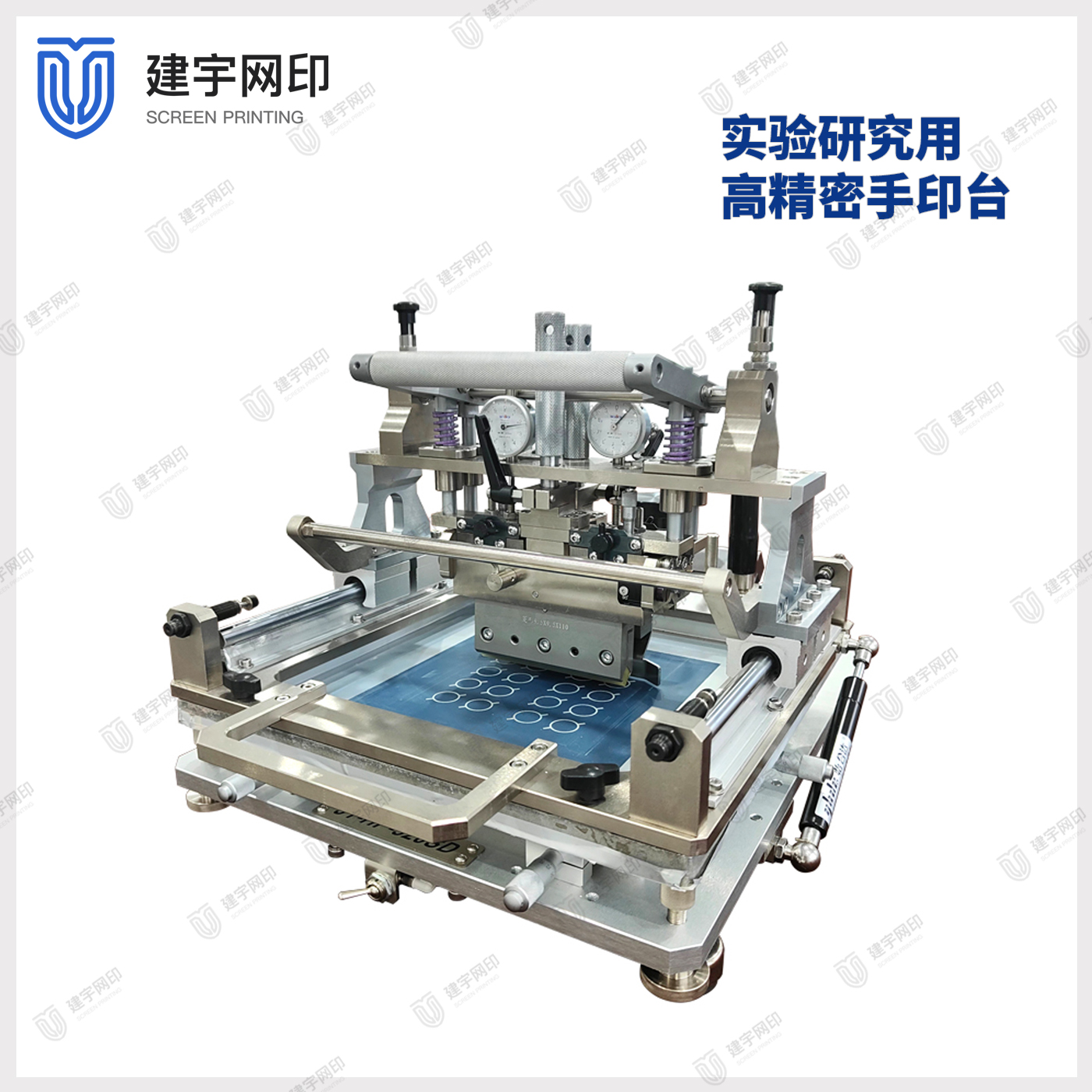

JY-2HP-320高精密桌上手动厚膜丝网印刷机

最大印刷尺寸: 100*100mm
网版尺寸(一): 320x320x16.5mm
设备适用范围: 小型电子元气件打样及电子部件印刷小规模生产和研究,专用于陶瓷基板、电子元器件、PCB板等
产品详情






一、 应用领域

小型电子元气件打样及电子部件印刷小规模生产和研究。


二、 特点

1、本机手动印刷行程精密控制均衡、平稳;

2、本机是标准厚膜电路手印台,主要特点为易用、精度高;

3、印刷平台X、Y、θ可通过手动调节对位印刷, 对位精度±0.01mm;


三、 性能

A. 网架结构——网版架整体结构,结构紧凑,刚性强。

B. 整体结构——机体采用优质钢材,上表面整体平磨精度±0.05,

C. 动力方式——印刷下压行程、印刷架驱动为人工手动驱动,行程可掌控确保印刷一致性。

D. 印刷单元:

   印刷/覆墨速度——人工掌控,可快可慢,到位有缓存机构确保平稳。

   印刷行程————前后有硬件限位,移动行程最大可达150mm

   印刷驱动————人工推动,轻便快捷。

   刮印压力————人工下压控制,有下压行程表可目测变量。

E. 平台系统:

   平台结构————铝制硬化处理可吸附平台。

   平台调节————千分调节手柄,调节精度高。


四、技术参数

设备名称

JY-HP-320

平台尺寸

230X230mm

印刷尺寸

MAX 100×100mm

网版尺寸

320×320×16.5mm

平台定位精度

±0.005mm

真空负压

CDA -0.6MPa

设备重量

about 28kg

设备尺寸

370×450×310mm


产品仅做部分参数说明,如需获取完整版产品说明书,请联系0731-85363328或添加业务微信:tashahe
