一、 应用领域
广泛用于柔性版、薄板、FPC、PCB、FPD、LTCC、HTCC、MLCC、混合动力、光伏等精细印刷。 (可以实现埋孔印刷、通孔印刷)
二、 特点
1、印刷平台X、Y、θ通过CCD自动找正“+” “o” “外形” 标对位印刷；
2、本机是高钢性大型高精密印刷机，主要特点为易用、高效率、高精度；
3、本机是钢架结构高精度印刷机采用全电机设计，跑台、刮刀、印刷、全部采用电机驱动；
三、 性能
A. 动力方式——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源，PLC控制。
B. 整体结构——机体采用口型钢材焊接，上表面整体平磨精度±0.05，机头单元整体铸造。
C. 网架系统：
网架结构————网版架整体框架结构，结构紧凑，刚性强。
网架升降————单独电动精密升降，网架与平台网距可调节。

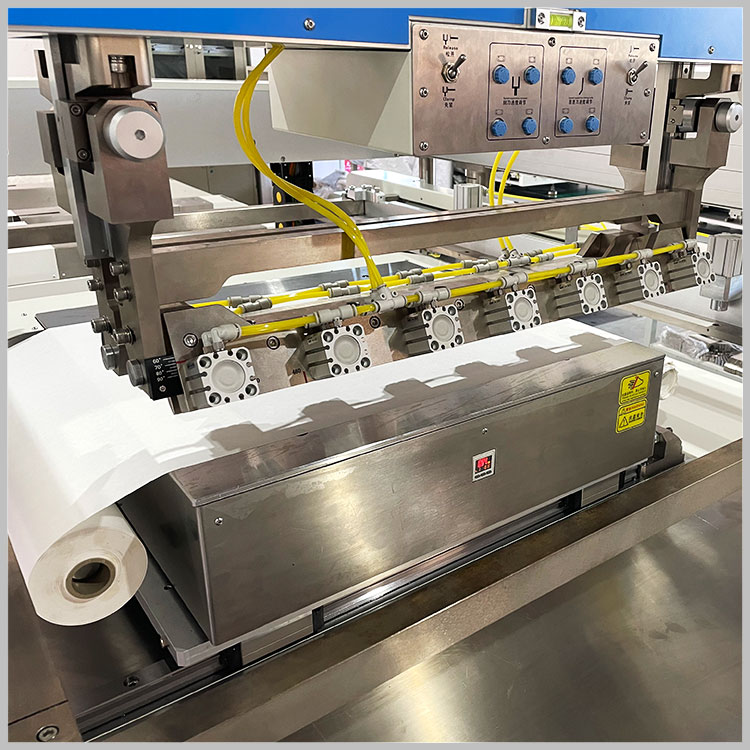

D. 印刷系统：
印刷导向————选用进口丝杆，8导程。
印刷/覆墨速度——可数字化输入，并可独立调节。
印刷行程————触摸屏数字设定行程。
印刷单元————印刷整体机头单独升降，升降精度在0.01mm。
印刷驱动————进口伺服系统，丝杆传动；低速无爬行，高速无抖动。
刮印压力————通过背压来控制, 消除刮刀自身重力，精确控制压力印刷。
E. 平台系统：
平台结构————平台位移精确±0.0025。
平台驱动————直线模组驱动平台前后移动，定位精确±0.005。

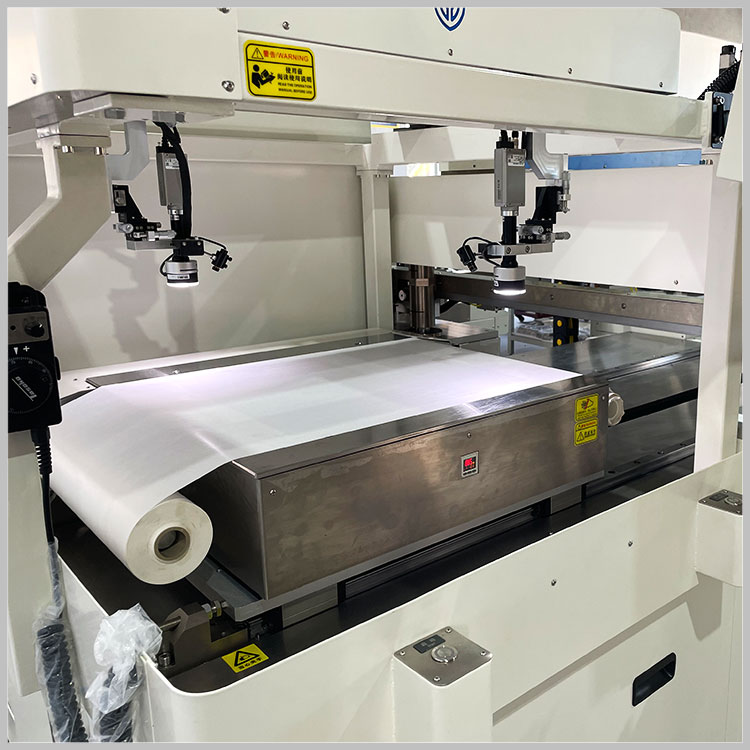

F. CCD视觉系统：镜头 、工控机、 显示器、取像方式详询我司
四、技术参数

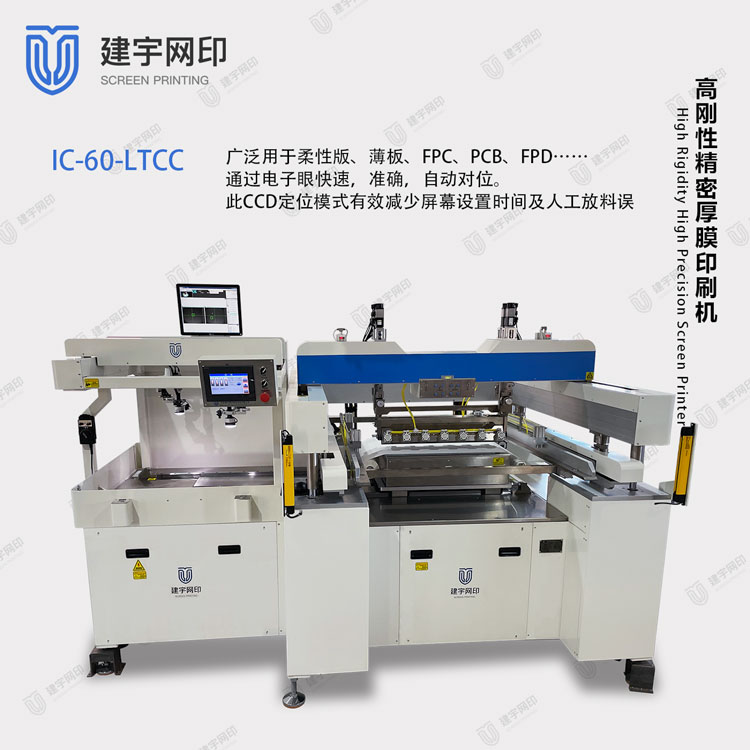

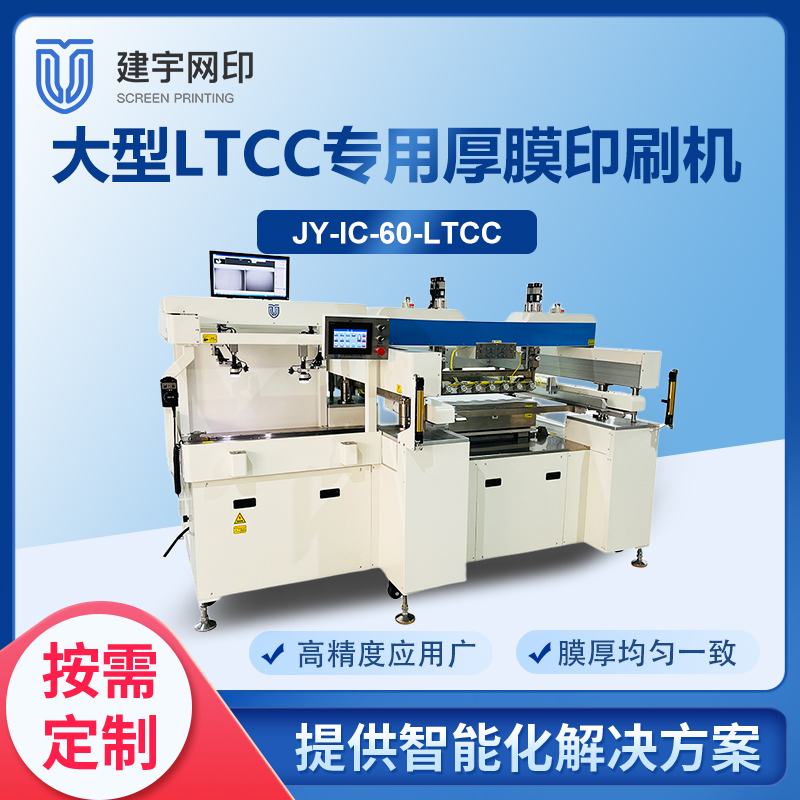

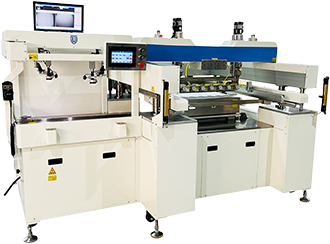

设备名称 | IC-60-LTCC |
平台尺寸
| 650×650mm | 平台到地面的高度 | 900mm |
印刷尺寸
| MIN 250×250mm MAX 450×450mm | 网版尺寸 | 950×950×30mm 1110×1200×40mm |
| 平台移动精度 | 0.005mm 以内/within | 刮刀速度 | 5~ 600mm /sec |
图像识别
| 有(2CCD) | 电源 | AC380V,5.3KVA |
设备颜色
| A-2013 (21°) 80um | 设备重量 | 约 1700kg |
空压容积
| CDA 0.5MPa 30L/min 10 | 设备尺寸 | 2690×2100×1800mm |
产品仅做部分参数说明，如需获取完整版产品说明书，请联系0731-85263328或添加业务微信：jy18cn
