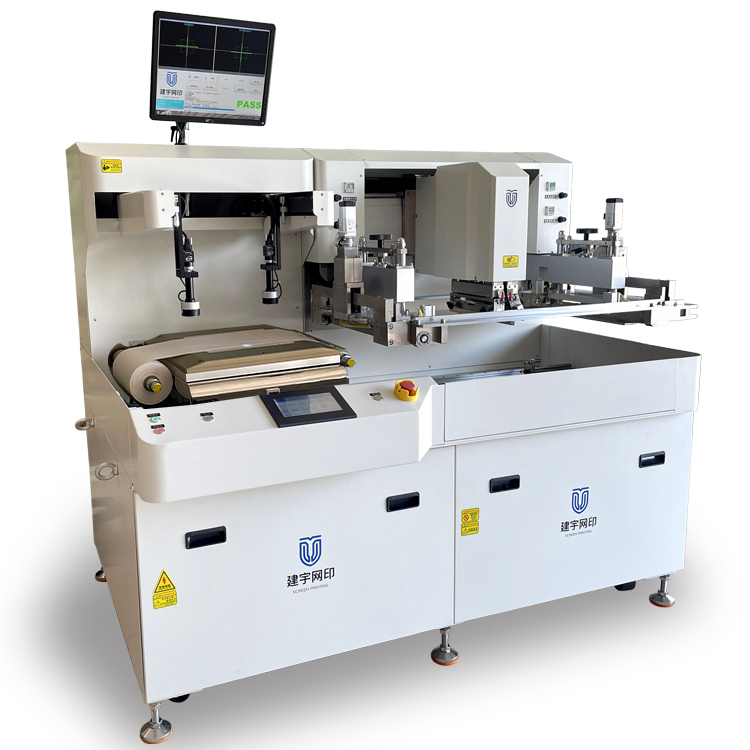

JY-IC-340B-LTCC厚膜丝网印刷机

最大印刷尺寸: 280X380mm
网版尺寸(一): 550x650x30mm
网版尺寸(二): 750x750x30mm
设备适用范围: LTCC,HTCC,MICC,新能源电池组件等精密印刷
产品详情




一、应用领域

本设备专用于LTCC、HTCC、MLCC丝网印刷工艺。


二、特点

  1、印刷平台X、Y、θ通过CCD自动找正“+” “o” “外形” 标对位印刷;

   2、本机是标准厚膜电路印刷机,主要特点为易用、高效率、高精度;

   3、本机机头整体挤压铸造采用全电机设计,跑台、刮刀、印刷、真空全部采用电机驱动;

   4、可实现从标准机型改装成自动生产线。


三、性能

   A. 动力方式——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源,PLC控制。

   B. 整体结构——机体采用口型钢材焊接,上表面整体平磨精度±0.05,机头单元整体铸造。

   C. 网架系统:

    网架结构————网版架整体框架结构,结构紧凑,刚性强。

    网架升降————电动精密升降,网架与平台网距可调节。

   D. 印刷系统:

    印刷导向————选用进口丝杆,8导程。

    印刷/覆墨速度——可数字化输入,并可独立调节。

    印刷行程————触摸屏数字设定行程。

    印刷驱动————进口伺服系统,丝杆传动;低速无爬行,高速无抖动。

    刮印压力————通过背压来控制, 消除刮刀自身重力,精确控制压力印刷。

E. 平台系统:

    平台结构————平台位移精确±0.0025。

    平台驱动————直线模组驱动平台前后移动,定位精确±0.005。

F. CCD视觉系统:镜头 、工控机、 显示器、取像方式详询我司


四、技术参数

设备名称

      IC-340B-LTCC

平台尺寸

450X550mm

印刷尺寸

MAX280×380mm

网版尺寸

550×650×30mm

650×750×30mm

750x750x 30mm

平台到地面的高度

950mm

平台移动精度

0.005mm   以内/ within

设备颜色

A-2013 (21°) 80um (White)


电源

AC220V   3   2.8KVA

空压容积

CDA   0.5MPa 30L/min    10

设备重量

about 1200kg

设备尺寸

1800×1400×1850mm


产品仅做部分参数说明,如需获取完整版产品说明书,请联系0731-85363328联系业务人员索取:13308499980(微信同号) 肖工
