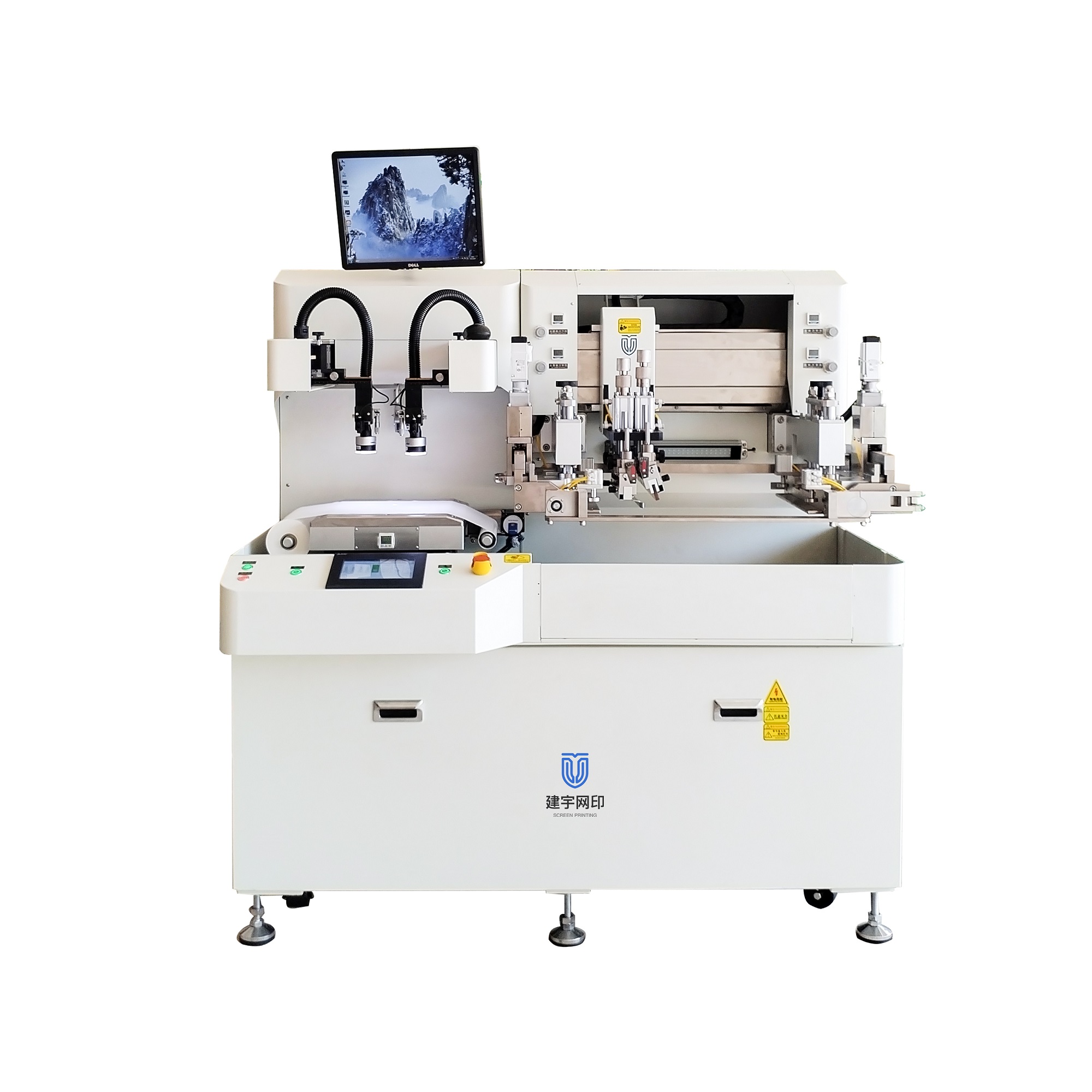

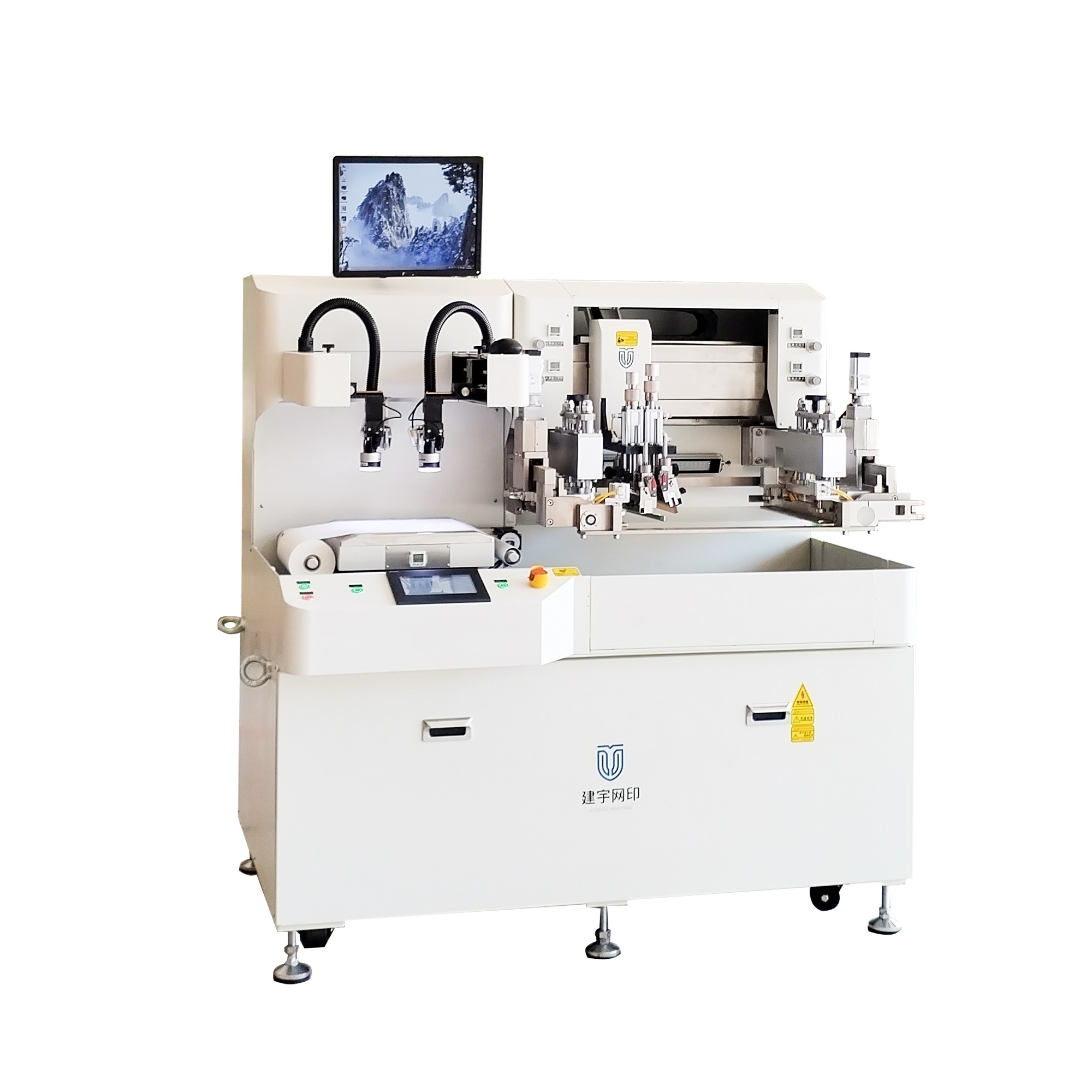

JY-IC-250A-LTCC 厚膜丝网印刷机

一、应用领域

本设备LTCC、MLCC、新能源电池、医疗监测设备、片式元气件及电子部件印刷工艺制造。(可以实现埋孔印刷、通孔印刷)

1. 主要特点

   1.1本机是标准厚膜电路印刷机，主要特点为易用、高效率、高精度；

   1.2本机机头整体挤压铸造采用全电机设计，跑台、刮刀、印刷、真空全部采用电机驱动；

   1.3本机印刷压力采用电气比例阀稳定气压在±0.01Mpa以内，进一步提高气压控制精度。

   1.4 可实现从标准机型改装成自动生产线。

2. 主要性能

2.1、整体结构——机体采用口型钢材焊接，上表面整体平磨精度±0.05，机头单元整体铸造

2.2、动力拖动——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源，PLC控制。

2.3、网架结构——

网版架采用整体固定结构，结构紧凑，刚性强。

网版固定锁定在支架上，支架固定连接在整体结构上，

2.4、印刷系统——

印刷/覆墨速度——印刷/覆墨速度恒定，并可独立调节。

印刷驱动————进口伺服拖动系统，丝杆传动；低速无爬行，高速无抖动。

印刷行程————触摸屏数字设定行程，独立调校。

印刷导向————选用进口上银丝杆，8导程.

         2.5、卷纸平台——

                    每次印刷后自动更换，有效防止交叉污染

                    进口专用卷纸，吸收性好，透气性强。

三、主要技术参数

产品仅做部分参数说明，如需获取完整版产品说明书，请联系0731-85363328或联系业务人员：15974298425 何工 (微信同号）
